电脑主板英文标识有哪些

由于主板上的电子元器件非常多，而主板的地方又有限，所以主板上各个元器件通常采用缩写的方式进行标注。

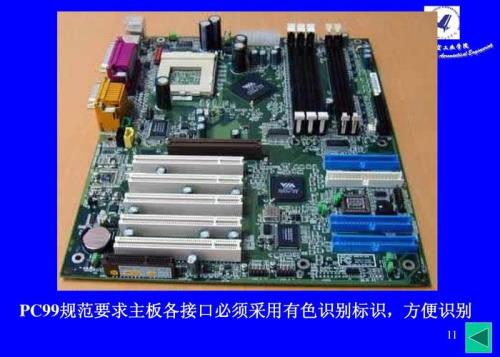

主板标识

一、硬盘在主板上的标识

1、PRI IDE、1DE1 及SEC IDE、1DE2 等表示硬盘和光驱接口的主和从接口（该接口已不太常用了）。

2、SATA1、SATA2或JSATA1、JSATA2等表示硬盘串行接口（当前主流接口）。

二、CPU插座在主板上的标识

LGA 775、LGA 1150、 SOCKET AM2、SOCKET FM2.表示CPU插座类型。

三、内存插槽在主板上的标识

DDR1、DDR2 、DDR3表示使用的内存插槽序号。

四、 扩展槽在主板上的标识

PCIE_1、PCIE_2、 PCIE_16、PCl1 、PCl2 、AGP、CNR、ACR 等表示主板的扩展槽类型。

五、电源接口在主板上的标识

1、ATX1 或JATXPWR1表示24针或20针ATX 电源接口（20针的已被淘汰）。

2、ATX12V或ATX2表示CPU供电的专用12V接口(2黄、2黑，共4根）。

3、ATXP5或JATXPWR2表示内存供电接口（颜色为1红、 2橙、3黑， 共6根）。

注：全文内的“颜色”是指主机内电源线的颜色。

六、风扇接口在主板上的标识

1、CPU-FATNl表示CP U风扇。

2、PWR-FANl表示电源风扇。

3、CAS-FAN1、CHASSIS FAN和SYS FAN等表示机箱风扇电源接口。

4、FRONT FAN表示前置机箱风扇。

5、REAR FAN表示后置机箱风扇。

七、面板接口在主板上的标识

1、F-PANEL或FRONT PNL1表示前置面板接口。

2、PANEU表示面板1.

3、RESET或RST表示复位。

4、LED表示发光二极管，有正负极区别。当接反时不发光， 其正常工作电压（红绿黄）1.8V~2 5V，蓝色4V左右，白色5V。

5、PWR-SW或PW-ON表示电源开关。

6、PWR-LED表示电源指示灯。

7、ACPI-LED表示高级电源管理状态指示灯。

8、TURBO-LED或TB-LED表示加速状态指示灯。

9、HE-LED或IDE—LED表示硬盘指示灯。

10、SCSI-LED表示SCSI硬盘工作状态指示灯。

11、HD+和HD一分别表示硬盘指示灯的正极和负极，其他如MPD+和MPD-及PW+和PW-等也是同样的意思。

12、SPEAKER或SPK表示主板扩音器接口。

13、BZ1表示峰鸣器。

14、KB-LOCK或KEYLOCK表示键盘锁接口。

15.TURBO S/W表示加速转换开关接口。

八、外设接口在主板上的标识

1、LPT1或PARALL表示打印机接口。

2、COM1和COM2表示串行通信端口。

3、RJ45表示内置网卡接口。

4、USB或USB1及USB2 、FNT USB等表示主板前置或后置USB接口。

5、MSE/KYBD表示鼠标和键盘接口。

6、CD-IN1和JCD表示CD音频输入接口。

7、AUX-IN1和JAUX表示线路音频输入接口。

8、AUDIO或AUDIO表示板载音频输出接口。如果机箱有前置耳机和话简插孔时， 并且其接口符合板载AUDIO接口，则可以方便地同时使用前置和后置音频输出，不必来回地插拔。

9、F-AUDlO表示前置音频输入／输出接口。
